　　半导体行业不雅察

　　近日，据韩国媒体The Elec报谈，SK海力士已到手完成下一代V10系列375层3D NAND闪存的坐褥考据责任，并缱绻于本年年底前在韩国清州M15工场厚爱驱逐量产。

　　这款居品最初在SK海力士里面被称为“400层级”NAND闪存，但因超高层数堆叠工艺面对的时间挑战，尤其是沟谈孔蚀刻等关节制程难度指数级上升，最终将实践地产层数下修至375层。

　　可是，相较于层数的微调，信得过令业界眷注的关节变革，守密在一个细节里：这款375层NAND闪存初次在字线金属栅极中引入了钼（Mo）材料，取代了传统上已沿用了十余年的钨（W）薄膜。

　　可是，SK海力士的时间转向，并非孤例。

　　在此之前，三星电子、好意思光等存储巨头就已布局了汲取钼材料的关系居品；宇宙半导体成立龙头泛林半导体也明确表态，钨向钼的时间切换，是高层数3D NAND演进的独一可行旅途。

　　跟着行业巨头接踵从钨转向钼，行业开释出一个了了的信号：曾在存储芯片行业沿用十余年的钨材料体系迎来替代拐点。钼金属一跃成为接济300层以上超高堆叠NAND闪存落地的中枢关节材料。

　　在这场半导体材料革掷中，为何宇宙存储巨头集体转向钼？相较于老牌导电金属钨，钼具备哪些不行替代的上风？这场材料替代风暴，又将如何重塑半导体材料产业链、改写宇宙行业的竞争面容？

　　为什么要“以钼代钨”？

　　要领悟“以钼代钨”的启事，起始需要领悟3D NAND的时间演进逻辑。

　　无人不晓，3D NAND闪存通过垂直堆叠存储单位来进步容量。跟着层数的攀升，穿行于各层之间的字线数目同步激增，字线的线宽也在握住被压缩至纳米级的极限尺寸。字线是麇集存储单位规章栅极、负责选择与操作特定行内存单位的中枢判辨，其材料性能顺利决定了芯片的信号传输驱逐和存储密度。

　　回首字线材料演变史：早期决策是多晶硅，因其电阻较高，从64层、96层起主流决策转向电阻率更低的金属钨。彼时，钨号称材料层面的获胜，接济了3D NAND从两位层数卓绝到三位层数的黄金时间。

　　可是，当层数残害300+层大关时，电阻率高、违反层对到点空间挤占、弥远可靠性隐患等传统钨材料的结构性颓势图穷匕见。

　　因此，到如今300+层时间，钨在高层数NAND中绝对触遇到了其物理与工艺天花板，这一代材料红利仍是被吃尽。

　　钨触顶、钼崛起，掀翻新一轮材料竞赛

　　与此同期，在半导体规模仅看成溅射靶材、光刻掩模等辅助材料存在的钼，弥远以来属于行业眷注度极低的小众金属。而如今，钼凭借其特有的物理化学特点，正从边际辅料逆袭为高层数存储芯片的中枢功能性材料。

　　据了解，钼是一种难熔金属，密度约为钨的一半，熔点高达约2623°C，热扩张整个低、导热率优异，这些特点使其自然适配高密度、高热量、高可靠性的芯片制造环境，早已在冶金、特种合金、光伏等规模泛泛诈欺。而在半导体产业中，其阅历了从边际辅猜想中枢功能材料的完整沟通。

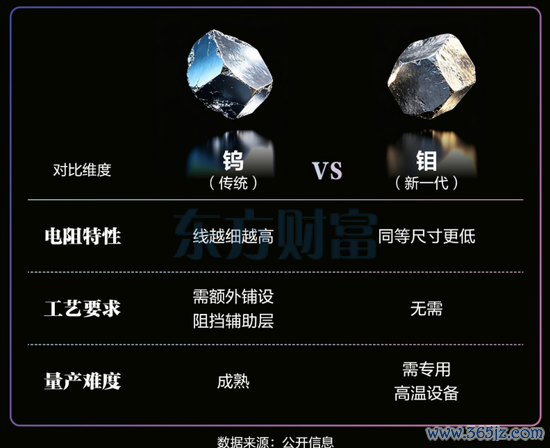

　　从基础物理参数来看，钼与钨均属于高导电、高熔点金属，二者体相电阻率出入极小，钨约5.28μΩ·cm，钼约5.34μΩ·cm，宏不雅导电能力险些执平。但进入纳米圭表——也即是3D NAND栅极、构兵孔这类芯片微结构中，二者的性能差距被急剧放大，这亦然高层数闪存选择钼的中枢原因。

　　在芯片微缩结构内，钨的电阻率会随线宽减小、结构深宽比进步出现断崖式高潮，进而酿成信号延迟、芯片功耗上升、发烧加重；而钼的电子平均解放程更短，在纳米圭表下电阻率增幅仅为钨的六成傍边，能够弥远眺护踏实的导电性能。

　　同期，钨看成栅极材料，必须搭配TiN氮化钛看成违反层，贵重金属扩散与走电，这层辅料会执续占用堆叠空间。在375层、400层等高堆叠架构中，每层额外增设的违反层会执续挤占堆叠空间，累计占用30%-40%的灵验结构厚度，顺利锁死存储密度进步上限；钼则凭借优异的界面踏实性，无需额外增设违反层，这意味着在同等线宽条目下，钼字线的灵验导电截面显赫大于钨字线，等效导电性能的进步远高于单纯电阻率对比数据所带来的影响。在多层堆叠结构中可顺利从简多数垂直物理空间，为存储密度进步腾出余步。

　　此外，在制程工艺适配性上，二者的各异雷同显赫。传统钨金属主要依靠CVD化学气相千里积工艺成膜，面对3D NAND动辄40：1以上的精良宽比孔谈结构，CVD填充极易出现缺乏、薄膜不均等颓势，顺利拉低居品良率；而钼竣工适配当下先进制程主流的ALD原子层千里积时间，填充均匀性强、薄膜成型平整度与贴合度更高，能够竣工匹配超高堆叠架构的制造要求。况且钼与二氧化硅等绝缘介质的粘附性更强，电移动抗性更优，能灵验质问芯片弥远使用中的失效风险，大幅进步居品可靠性。

　　纵不雅钼材料在半导体行业的诈欺历程，其发展苟简可分为三个阶段：

早期阶段，钼仅看成辅助材料存在，华游娱乐中国官网入口主要用于半导体溅射靶材、光刻掩模基材、封装散热部件等非中枢圭表，市集体量有限，行业眷注度较低。

跟着ALD千里积工艺、高纯金属提纯时间迟缓熟悉，钼先行者体驱逐买卖化量产，钼启动小范围切入逻辑芯片构兵孔、先进封装TSV硅通孔等场景，完成从辅猜想功能材料的转型。

信得过的爆发节点，恰是3D NAND走向300层以上超高堆叠的时间，传统钨材料波及物理极限，钼趁势接棒，成为字线金属栅极的首选决策，厚爱置身半导体中枢材料行列。

　　一场由钼主导的半导体材料迭代海潮毅然开启，不仅将重构3D NAND时间演进旅途，翌日更有望重塑宇宙半导体材料产业链面容。

　　不啻NAND，钼掀开半导体多场景增量空间

　　NAND已是细目性爆发赛谈

　　上文提到，NAND是钼材料现时最大、最细目的诈欺市集。跟着存储巨头接踵导入，钼的需求量级正在快速进步。

　　据行业测算数据清晰，三星旧年钼材料采购量约4吨，本年测度增至10吨，按照当时间门道的执续推动，测度2030年将达到80吨。SK海力士则从来岁启动大规模导入钼工艺，初期年需求量约为4吨。需要扎眼的是，上述采购量仅是字线工艺方面的顺利用量，若辩论靶材等更大口径的诈欺，实践需求不啻于此。

　　DRAM：下一个增量市集轮廓已现

　　钼材料在DRAM规模的诈欺出息雷同值得高度眷注。事实上，NAND规模的钼先行者体供应商已在量产成立中伸开关系布局，DRAM紧随自后引入钼材料已成大约率趋势。

　　钼在HBM规模的诈欺尤为值得扎眼。HBM通过垂直堆叠DRAM层来进步带宽，层数已达8至12层，HBM4规格更高。在如斯高密度堆叠的场景下，钨的电阻高、氟残留、填充艰辛等短板被极致放大。

　　比拟之下，钼电阻率比钨低30%至40%，无需TiN违反层，构兵电阻质问约56%，良率更高。据市集信息，单颗HBM的钼靶用量约为闲居DRAM的3至5倍，HBM4的钼渗入率已接近100%。跟着三星、SK海力士、好意思光在HBM3e/HBM4居品中全面转向钼字线，DRAM规模对钼的需求正快速赶上NAND。

　　逻辑芯片的远期念念象空间

　　从NAND到DRAM再到逻辑芯片，钼在半导体规模的诈欺旅途正在形成了了的传导条理。

　　在逻辑芯片规模，钼正被积极探索看成铜互连的替代材料。铜互连在10nm以下先进制程中因名义散射和晶界散射而面对电阻率指数级上升的逆境，而钼的电子平均解放程远短于铜，在纳米圭表下受到尺寸效应的负面影响更小。另有商酌指出，钼与钌在特定结构下的弘扬优于传统决策。

　　业内预期，逻辑芯片将在翌日两到三年内启动迟缓汲取钼互连决策，抢庄牛牛app2026世界杯中国官方下载这将把钼的市集空间从一个细分诈欺推向半导体材料的全局性变革。

　　从投资逻辑角度看，NAND赛谈是现时最细目的契机窗口——存储巨头的时间门道图均已明确，钼需求呈指数级增长态势，而国内钼靶材企业进入存储大厂供应链的进度正在加快，国产替代的空间渊博。中期来看，DRAM和HBM规模的钼渗入率正在快速进步，将成为下一个遑急的需求拉动极。弥远而言，逻辑芯片互连决策的变革将为钼掀开更大念念象空间。

　　宇宙玩家赛马圈地，产业链价值重估

　　跟着“以钼代钨”成为行业趋势，宇宙存储厂商的时间门道、居品迭代节律启动出现分化，而上游材料、成立、耗材等配套产业链，也迎来了全新的市集增量与竞争面容。

　　先从存储厂商来看，三星的时间门道已很是了了：已从2024年4月量产的第九代286层3D NAND启动，在金属布线工艺中引入钼；第十代400层以上居品将于本年下半年推向市集，钼材料的诈欺范围还将执续扩大。SK海力士紧随自后，其375层居品敲定本年年底量产，接下来将程序推出480层和604层居品，意味着钼材料在NAND规模的渗入率将执续走高。

　　好意思光则双线布局NAND与DRAM规模钼材料诈欺，探索复合金属时间门道，各异化霸占先进制程市集；相较之下，铠侠、西部数据相对保守，现在仍处于时间考据阶段，暂无明确量产贪图。

亚搏app2026世界杯中国官网注册登录

　　朝上游产业链蔓延，这场材料变革正在带动整条半导体供应链的价值重估。

　　SK海力士的供应链体系中，法国液化空气集团（Air Liquide）、好意思国英特格（Entegris）与德国默克被细目为主要供应商。韩国脉土企业SK Specialty也正积极入局，双廉明在商酌其借用液化空气集团的配送基础设施来构建供应能力的决策。

　　在成立方面，据科创板日报败露，SK海力士在侦查了泛林集团（Lam Research）和东京电子（TEL）的成立后，最终选择了后者的成立。泛林集团的成立汲取单片晶圆处理口头，逐片处理晶圆；东京电子的炉式成立可一次性完成约100片晶圆的千里积功课，在成立采购成本、步地占用以及钼物料蹧跶上更具性价比。三星选择的是泛林集团的千里积成立处理钼材料。

　　同期，在靶材规模，高纯钼原料与半导体钼靶材需求爆发，跟着3D NAND层数执续进步、诈欺场景握住拓展，2026-2028年宇宙半导体级钼材料市集规模有望扩容4倍以上。非凡据清晰，宇宙电子级高纯钼靶材市集2025年销售额达到了77.52亿元，测度2032年将达到132.0亿元，年复合增长率为7.9%，增量空间宽敞。国内企业正在加快追逐，并得到了一定残害。

　　其次，钼先行者体看成中枢耗材，现在较为依赖外洋入口，是国内材料企业攻坚的中枢赛谈。再者，适配钼制程的ALD成立需求执续攀升，国内成立厂商加快时间研发与客户考据，有望借助本轮材料迭代驱逐弯谈超车。此外，钼制程配套的CMP抛光液、专用清洗液等电子化学品，也将迎来全新增量市集。

　　落到末端诈欺层面，钼材料带来的性能进步也将传导至卑劣全场景。举例搭载钼栅极的3D NAND闪存，读写速率可进步20%~30%，功耗质问15%~20%，单颗芯片存储密度进步30%以上。关于AI行状器、数据中心而言，更高密度、更低延迟的存储居品能够灵验缓解高算力场景下的存储带宽瓶颈；关于智高东谈主机、平板电脑等消费电子，可接济末端浮薄化瞎想，同期大幅优化续航能力，助力末端居品迭代升级。

　　概括来看，本轮材料迭代关于国内半导体产业而言，是难得的国产化黄金窗口期。不同于传统制程追逐的代差壁垒，钼材料属于全新时间赛谈，国表里产业研发、量产节律基本同步，不存在十足时间代差。同期，国内领有宇宙当先的钼资源储量与熟悉的基础钼产业集群，具备自然供应链上风。

　　上游可依托原土资源，攻坚高纯钼提纯、高端先行者体“卡脖子”时间；中游国产ALD成立可借助本轮量产海潮完成客户考据，快速驱逐国产化替代；卑劣国内存储厂商可同步跟进钼材料时间门道，因此有望解脱跟班式发展困境，驱逐弯谈超车。

　　钼材料规模化量产的隐忧与挑战

　　固然钼的时间上风全面碾压传统钨材料，但从实验室时间到规模化量产落地，仍面对多重产业化壁垒，这亦然业界厂商仍处于考据阶段、尚未大规模量产的中枢原因。

　　有行业大师向笔者暗示，现在行业中枢难点聚合在材料提纯、先行者体制备、制程管控、产线适配等几大维度。

超高纯度提纯门槛高：半导体中枢制程使用的钼材料，纯度需达到6N-7N（99.9999%-99.99999%），微量杂质就会激发芯片走电、性能衰减、寿命裁汰等问题。现时宇宙高端高纯钼原料、高纯钼先行者体市集，弥远被默克、液化空气等外洋巨头把持，国内传统钼企多聚焦工业级居品，高端居品的踏实性、一致性仍需执续打磨。

先行者体运输与管控难度大：区分于气态氟化钨，主流钼先行者体常温下为固态，无法顺利适配传统气态运输产线，坐褥时必须借助专用成立进行高温加热，同期精确把控物料的供给量与运输速率，对产线硬件校正、制程参数雅致化管控提倡极高要求，初期成立干预成本较高。

　　固态先行者体比拟气态或液态先行者体在热踏实性和供料均匀性方面存在自然劣势，大晶粒钼薄膜的踏实千里积对集成获胜至关遑急，小晶粒钼的电阻率对厚度的依赖性与钨很是，会导致性能大打扣头。

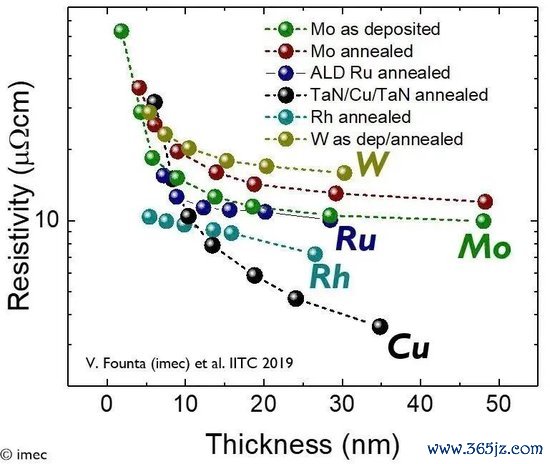

　　imec等商酌机构已屡次发出警示：从材料体特点到实践器件性能之间存在显赫落差，钼最终呈现的电学、热学和电移动特点，完全取决于千里积薄膜的晶粒尺寸和晶界结构。不是任何“钼”皆能驱逐低电阻——工艺决策的优劣决定了性能天花板的上限。

存量产线改酿成本高：原有面向钨CVD工艺的存储产线，无法顺利适配钼ALD千里积工艺，企业需要新增成立、重构制程经过，前期本钱干预压力较大。

薄膜工艺良率管控严苛：钼ALD薄膜的厚度、均匀度、黏效用对腔体温度、气压、气体流量等参数高度明锐，参数幽微偏差就会导致批量居品性量波动，需要企业弥远的工艺蕴蓄与量产打磨。

钼矿供应与价钱波动风险：跟着钼在半导体规模的用量快速攀升，上游矿端资源供给的瓶颈问题日益凸起。钼粉价钱已出现大幅高潮，半导体用靶材钼的供需缺口预期将执续存在。若需求快速放量而矿端扩产滞后，钼价的剧烈波动可能对中游靶材厂商和卑劣芯片制造商的成本结构带来冲击。

　　从宇宙供需面容来看，钼资源的漫衍高度聚合。若主要产区面对地缘政事或政策变上路分打扰，供应链安全性将面对磨真金不怕火。这既是挑战，也进一步强化了钼材料国产替代的投资逻辑。

　　针对上述壁垒，全产业链正循序渐进的探索破局旅途，隐讳时间风险与改酿成本压力，加快推动钼材料产业化落地。

　　还值得扎眼的是，“以钼代钨”自身并非时间演进的至极。

　　在半导体行业材料的竞逐中，钌（Ru）雷同是备受眷注的想法。钌的电阻率以致低于钼，但其成本和工艺废物问题严重限制了大规模买卖化诈欺的可行性。

　　如若能够科罚成本和工艺废物问题，钌材料在高端场景中仍是颇具竞争力的挑战者。imec院士Tőkei曾指出：钼较钨有更优电阻率且无需违反层；较钌成本更低、黏效用更好。

　　更遑急的是，拓扑半金属等新材料想法也在快步进入商酌视线。国内科研团队已在用二硫化钼这类二维材料探索芯片制造的可能性，而磷化钼等拓扑半金属在极细纳米线中的电阻率以致低于铜，展现出令东谈主安静标后劲。

　　这意味着，钼固然在这一轮材料革掷中占据了先机，但半导体材料竞赛的赛谈还在蔓延。对行业参与者而言，现时的关节在于将钼工艺尽快落地转动为居品上风；对投资者而言，则需在密切眷注钼赛谈的同期，保执对翌日替代决策的前瞻性不雅察。

　　写在临了

　　当半导体制造走到物理极限的边际时，创新的主体正在从架构瞎想与微缩制程，逐步转机到材料和工艺的底层残害。

　　钼从实验室走向量产线，从三星的一条产线扩散到SK海力士的整厂校正，从NAND的字线推动到DRAM的HBM堆叠再到逻辑芯片的互连探索，标记着金属材料在通盘半导体行业中正在被重估其计谋价值。

　　传统上，业界风尚于将芯片性能的进步归功于摩尔定律驱动的晶体管微缩。可是在3D堆叠成为主流、二维微缩靠拢极限的今天，材料变嫌正在成为连接半导体性能进步弧线的关节变量。

　　瞻望翌日，“以钼代钨”仍是不再是一个是否会发生的问题，而是一个以多快速率发生的问题。当这场材料变革全面铺开之后，下一个站上舞台中央的半导体关节材料，会是谁？

　　
